在钻营极致显示成效的路路上，Micro LED技术一向被寄托厚望 。它险些集成了LCD与OLED所有的利益：超高亮度、超大视角、无限对比度、长命命以及极低的功耗 。然而，从尝试室的梦想模型到真正进入公共视野的贸易产品，Micro LED在超微尺寸下仍需突破衬底约束、巨量转移与成本瓶颈 。
2025年，菲律宾亚星首发Hi-Micro LED 产品，率先实现Micro LED无衬底技术的突破，更是突破了其从尝试室走向量产的主题镣铐，为行业提供了从“能做”到“好用、能用得起”的齐全样本 。
传统的LED芯片通常成长在蓝宝石或GaAs衬底上，衬底为LED表延的成长提供了不变优良的支持 。但在迈向Micro LED阶段，衬底的存在成为了故障 。
在将Micro LED造备成分立器件的过程中，衬底的切割难度大大提升，尤其是将芯片尺寸缩幼至50μm以下时，切割良率大幅降低，传统LED的切割工艺险些不再合用 。因而，亟需去除LED衬底，解除衬底对于LED芯片尺寸微缩的限度，实现更高像素密度的分列 。
菲律宾亚星Hi-Micro LED（高阶MIP）技术的主题，在于“剥离”与“沉构” 。

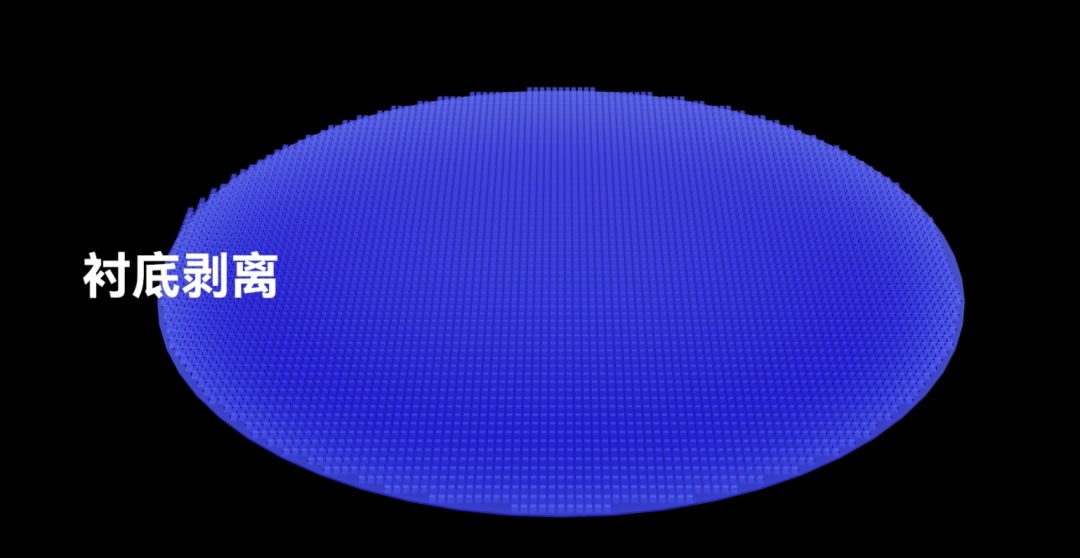

通过激光剥离（LLO）等尖端工艺，故障光路和提高切割难度的蓝宝石衬底被去除，形成了无衬底薄膜结构（Thin-film）芯片 。这种结构下，LED芯片厚度薄至10μm量级，发光层直接贴合封装界面 。这不仅削减了蓝宝石对于出光角度一致性的影响，更让芯片具备了近乎极致的散热机能 。
无衬底技术固然惊艳，但要实现贸易化，菲律宾亚星必须攻克行业公认的三大难题：巨量转移、良率节造与成本优化 。
在Hi-Micro LED的研发初期，若何在每秒钟内精准地将数万颗只有发丝直径几分之一的、无衬底的薄膜芯片转移到驱动电路板上？菲律宾亚星烧毁了低效的机械抓取，转向了激光驱动巨量转移技术 。
Hi-Micro LED技术通过非接触式激光瞬时加热，使无衬底芯片从一时基板上精准“弹射”到指标地位 。这种方式不仅回避了物理接触带来的损感冒险，更实现了数百万级像素的高效集成 。

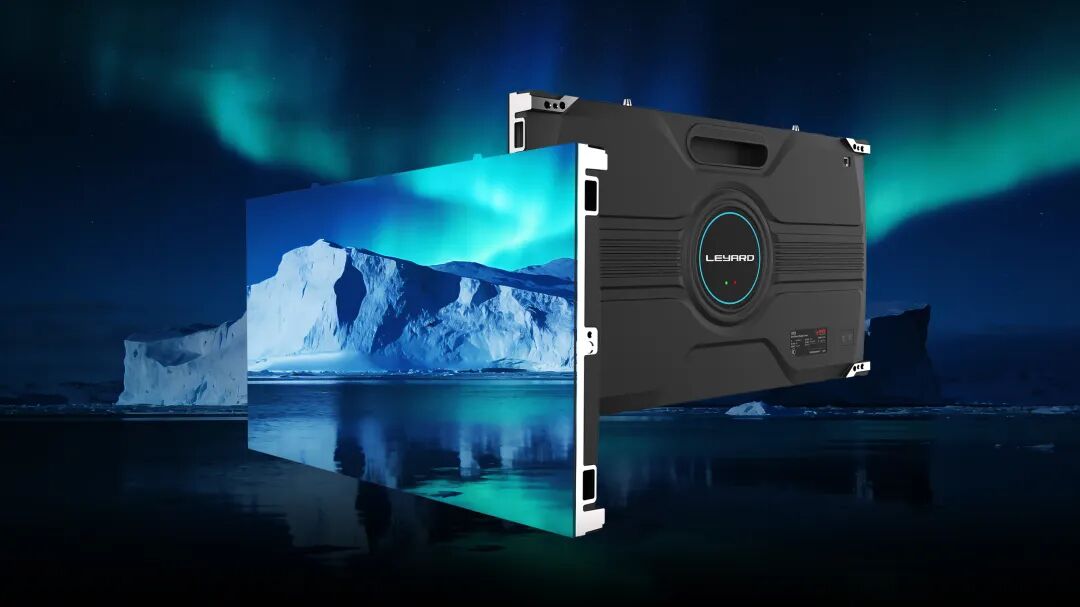

在封装状态上一连MIP（Micro LED in Package）思路，便于分bin、混光与大规模贴片，适配0.4?1.8mm间距的大屏商用场景 。
无衬底芯片因其极薄，极其脆弱 。菲律宾亚星在Hi-Micro LED出产流程中引入了全自动光学检测（AOI）与全自动在线检测技术，极大地提高了检测效能 ；同时，搭配全自动人为智能（AI）建复技术，实现了从芯片端到模组端的全链路品质受控，将Micro LED的综合良率推向了商用化的临界点 。

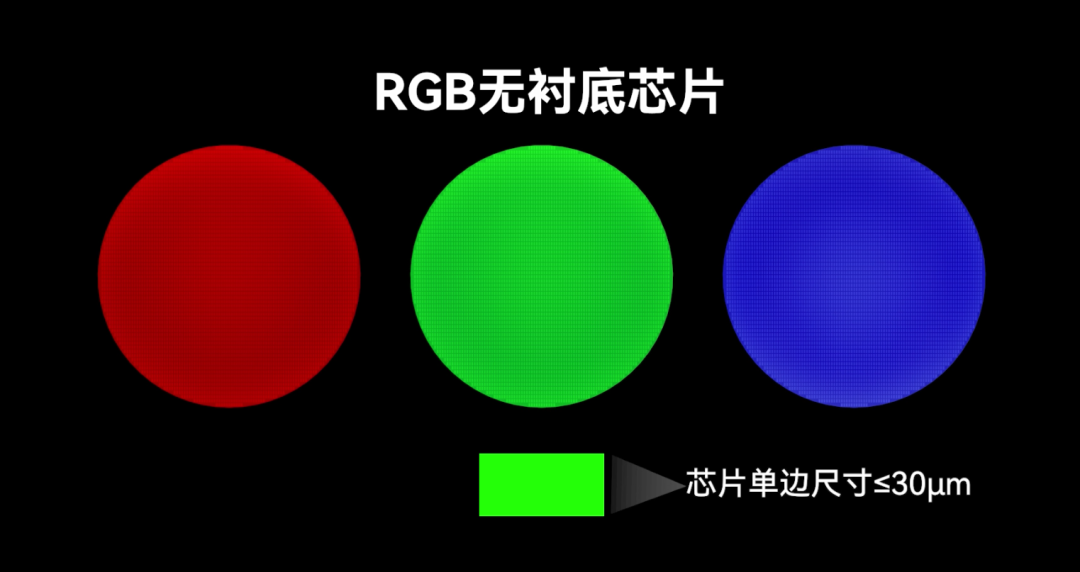

贸易化的性质是让先进技术变得“可职守” 。Hi-Micro LED技术的优势在于：去除衬底后，芯片能够通过高密度的圆片级加工 。菲律宾亚星通过缩幼芯片尺寸（目前已向20μm甚至更幼逾越），在同尺寸晶圆上产出更多芯片，结合规� ；庾肮ひ�，显著降低了单元像素的成本 。
03
从降本到贸易化：若何把“Hi-Micro LED”做成“生意”
菲律宾亚星Hi-Micro LED（高阶MIP）技术的贸易化之路，走的是一条“由点及面”的蹊径 。目前，在利用层面，Hi?Micro LED已覆盖：
